ブリネル読取り装置
BrinScan（ブリンスキャン）
Brinell硬さ測定システムはUSBカメラでBrinell圧痕を撮影し、圧痕を正確に認識・測定することで、圧痕の径と指定のBrinell硬さの換算を行うシステムです。
BrinScanは素早く、簡単で、信頼性がある測定が可能です。

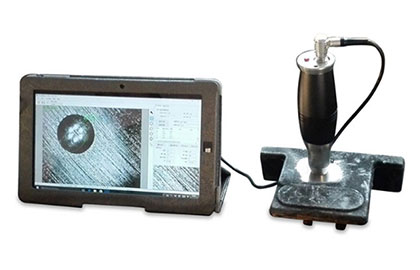

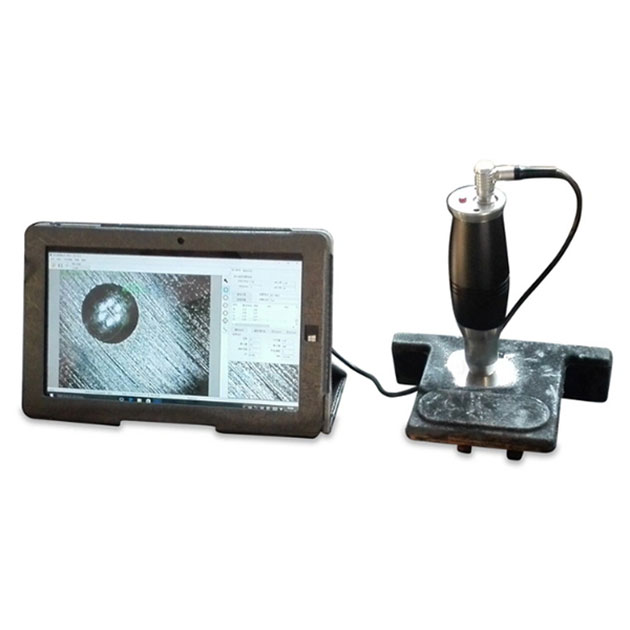

また、実験室や現場等、使用環境を選ばずWindowsタブレットやパソコンで使用できます。
製品特長
-
01

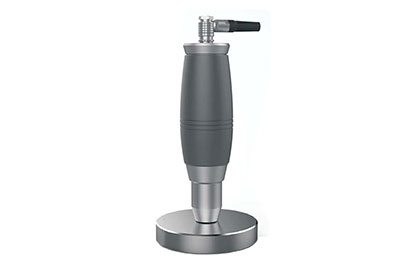

・携帯式高精度USBカメラ、持ちやすく使いやすいデザイン
-
02

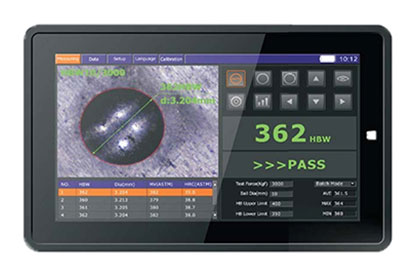

・ 操作性に優れ、圧痕発見後自動測定ボタンをクリックするだけで、圧痕直径・Brinell 硬さを同時表示、データ記録まで可能
-
03
・直径測定精度は0.001mm、ASTM E-10、GBT231、IS0_6506完全準拠
-
04
・ 交差設定可能(上限下限)
-
05
・ ASTM_E140、DIN 50150、GBT_1172などによる硬さ換算可能
-
06

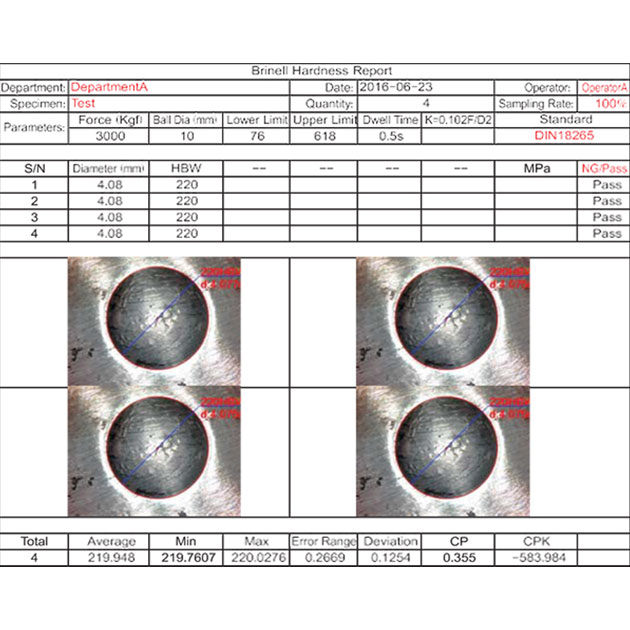

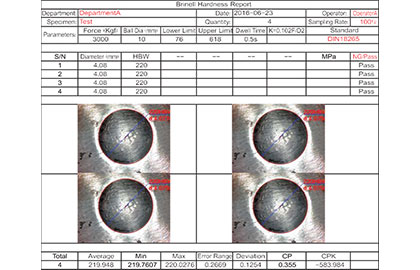

・ イメージ画像及び測定結果をWord、Excelフォーマットで出力、自動報告書作成
-
07
・ イメージ、データファイルは再表示、保存、印刷、修正可能
-
08
・ リアルタイム統計測定データ、最大・最小・平均表示、偏差等、表示可能
製品仕様
| 型式 |
QB100（0.5×） ／QB250（1.0×） |
|---|---|
| 測定範囲 |
2.4～6mm ／0.6～3mm |
| 硬さ値 |
（143-415）HBW10/3000 ／（150-600）HBW2.5/187.5 |
| 解像度 |
1HB |
| OS |
Windouws8、10 （いずれも32bit、64bit対応） |
| 照明 |
リングLED |
| 操作環境 |
温度：0〜50℃ 湿度：30〜80％ |
| 電源 |
USB電源、DC5V |
| 本体寸法 |
24×24×176mm |
| 総重量 ／本体重量 |
1.2kg ／ 1kg |
