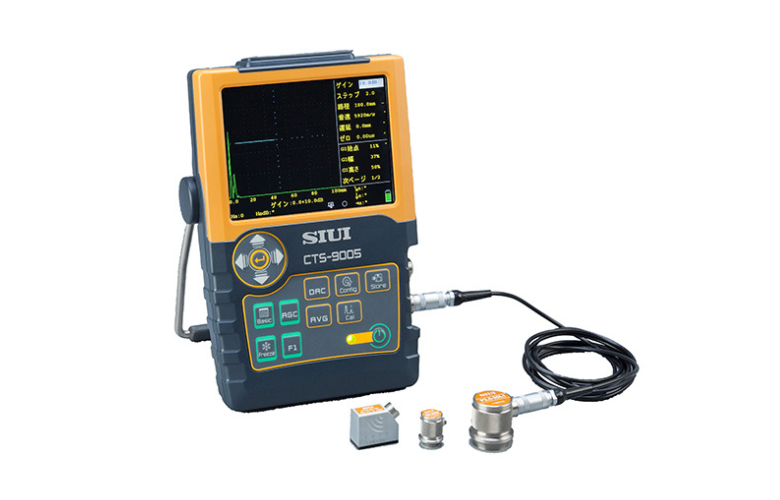

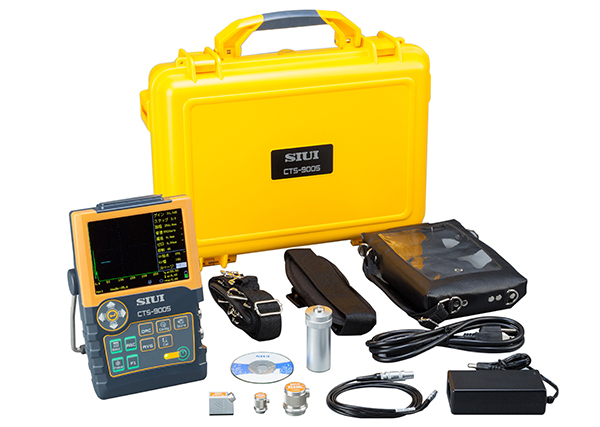

超音波探傷器
CTS-9005
CTS-9005 超音波探傷器は、探傷機能に特化したシンプルモデルです。操作ボタンを使い易い位置に配置しています。また、TFT液晶を採用し視認性も優れています。コンパクトサイズ1.15kgで現場作業でも負担が掛かりません。最大7時間動作可能な充電バッテリーを装備しています。鋳造品の探傷に使えるシンプルなモデルです。
製品特長
-
探傷機能に特化したシンプルモデル
探傷機能に特化したシンプルな設計となっております。不要な機能を省くことで、直感的な操作が可能になり、効率的な探傷作業を実現します。視認性に優れた大型TFT液晶を搭載し、検査結果を鮮明に表示します。屋内外を問わず、快適に操作できる設計です。高性能な充電バッテリーを搭載し、最大7時間の連続操作が可能です。長時間の検査作業でも安心してご利用いただけます。
-
鋳造品の巣検査に最適
鋳造品の巣検査に適した仕様となっており、微細な欠陥も高精度に検出できます。品質管理の向上に貢献し、不良品の発生を抑えることが可能です。汎用探触子に対応しており、既存の設備や探触子をそのまま活用できます。コストを抑えながら、柔軟な運用が可能です。
用途・対象
・圧延製品や鍛造製品の内部きずの検出，溶接不良の検出
・鋳造品の巣（ボイド）や亀裂の検査
製品仕様
| 垂直直線性エラー |
≦3％ |
|---|---|
| 減衰器エラー |
12dB±1dB |
| ダイナミックレンジ |
≧30dB |
| 電気ノイズレベル |
≦10（周波数バンド：1～4MHz） |
| 薄板分解能 |
≦3mm（プローブによる） |
| 遠距離分解能 |
≧26dB |
| 水平直線性エラー |
≦0.5％ |
| 測定範囲 |
0～13,000mm（鋼中縦波音速） |
| ディレイ表示範囲 |
-10～1,000mm（鋼中縦波音速） |
| 音速 |
400～15,000m/s |
| ゼロ補正 |
0～200μs |
| ゲイン調整 |
0～110dB 0.5 / 2 / 6 /12ステップ |
| 周波数範囲 |
1～4 / 0.5～10MHz |
| パルスエネルギー・ダンピング |
Low / High |
| 探触子 |
一体型 / 分割型 |
| リジェクト |
0～80％ |
| 検波 |
全検波、-半波、+半波 |
| パルス繰返し周波数（PRF） |
20～500Hz 10ステップ |
| データ記憶 |
300点 |
| オートゲイン |
自動ゲート調整内でエコー振幅を有効にすると指定された振幅に調整 振幅セットアップ：80％ / 100％ |
| ゲート |
2つのアラートゲート ゲートモード：オフ / + / - ゲートスタート：0～109％ ゲート幅：0～109％ ゲート閾値：0～90％ |
| アラーム / ズーム |
ブザー表示、アラーム / ズームin・out可能 |
| ピークメモリ / フリーズ |
表示波形のメモリ / 表示波形のフリーズ |
| 自動キャリブレーション |
材料音速と探触子遅延材のキャリブレーション / キャリブレーションモード：音速、ゼロ |
| 斜角演算機能 |
対応 |

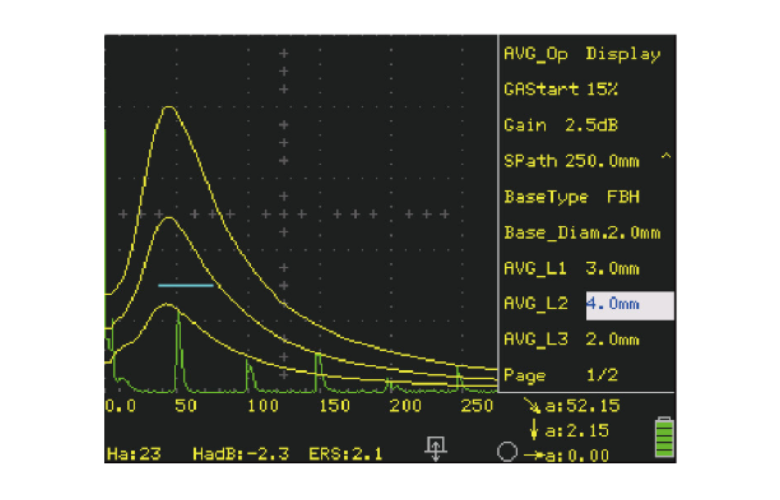

| DAC曲線 / AVG曲線 |
対応（JISZ3060に準ずる） / 対応 |
| USBポート |
USB経由でシステム内部のデータセットを記憶可能 |
| 表示画面 / 電源 / 動作時間 |
5.7インチ高コンストラストTFT液晶 / 100V リチウムバッテリ / 7時間（バッテリパック交換可能） |
| スクリーンショット / パラメータ出力 |
USBメモリへ保存可能（条件呼び出し時に使用可能） |
| 寸法 / 重量 |
(H)240mm × (W)152mm × (D)52mm |
