車載型地中埋設物探査レーダ
GM8000

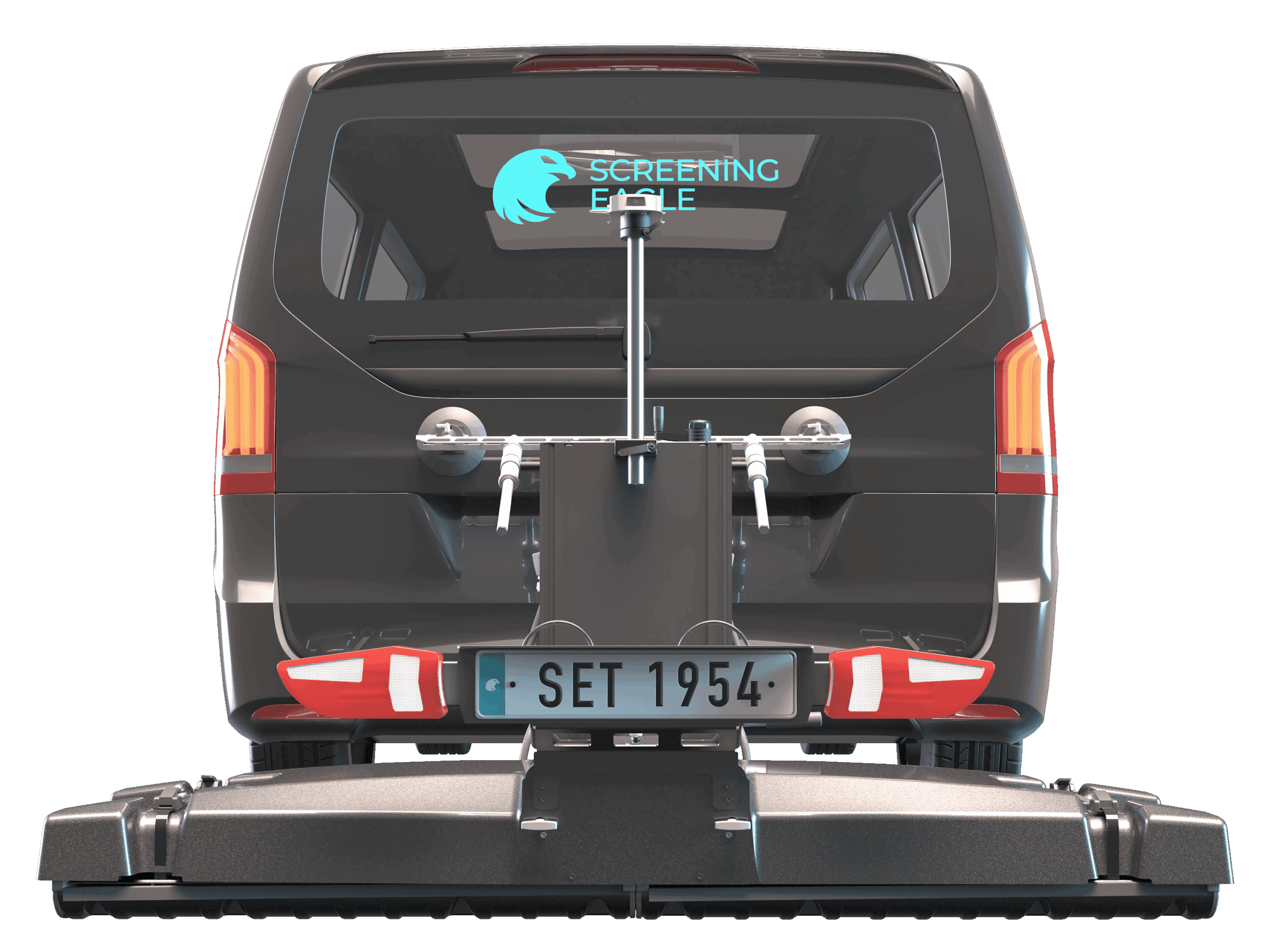

GM8000は、ステップ周波数連続波（SFCW）を採用した車載型地中埋設物探査レーダです。計測スピードが非常に速く、高周波では最大80km/h、低周波では最大180km/hでの探査が可能なため、交通規制を行わずに効率的な調査を実施できます。
※エフティーエス㈱はScreening Eagle（Proceq社）の日本正規代理店です。
製品特長
-
リアルタイムに2D・3D・ARを表示
GM8000は、探査データをリアルタイムに2D、3D、AR（拡張現実）で可視化できます。これにより、現場での迅速な判断や、より正確な解析が可能になります。取得したデータはクラウドを通じて共有でき、遠隔地の関係者とも即座に情報を共有できます。これにより、データ管理の手間を削減し、チーム全体での作業効率を向上させます。
-
GNSSマッピング機能を搭載
高精度なGNSSマッピング機能により、探査データと位置情報を正確に連携できます。これにより、埋設物の位置を正確に把握し、施工計画の精度を向上させることが可能です。
-
縦・横方向の配管を一度に検出
GM8000は、複数のアンテナを活用し、縦・横方向の埋設物を同時に検出できます。これにより、調査時間を大幅に短縮し、コスト削減にも貢献します。
用途・対象
・道路・橋梁の建設前の地中探査
・地盤調査による施工リスクの低減
・既存インフラ（上下水道・ガス管・通信ケーブル）の位置確認
・道路やトンネルの老朽化診断
・上下水道や電力・通信インフラの埋設物確認
・地中空洞の検出による陥没事故防止
・配管やケーブルの新設前の埋設物確認
・インフラ老朽化に伴う定期点検
・既存設備の維持・管理
・道路維持管理や地下インフラ整備計画
・公共工事の事前調査
・災害時の地中構造物の影響評価
・考古学的遺跡の非破壊探査
・地中水脈の検出
製品仕様
| 測定原理 |
ステップ周波数GPR |
|---|---|
| 変調周波数範囲 |
高周波：500～3000 ／ 低周波： MHz 30～750 MHz |
| チャンネル数 |
高周波：71 ( VV ) + 31 ( HH ) ／ 低周波： 23 ( VV ) |
| チャンネル間隔 |
高周波：2.5cm ( VV )、5.5cm ( HH ) ／ 低周波： 7.5cm |
| スキャン幅 |
高周波：1.75m ／ 低周波：1.67m |
| スキャン速度 |
高周波：27500スキャン / 秒 ／ 低周波：22000スキャン / 秒 |
| タイムウィンドウ |
高周波：35ns ／ 低周波：100ns |
| 取得速度 |
高周波：最高時速 80 km ／ 低周波：最高時速 180 km |
| 空間感覚 |
最大 100 スキャン / ｍ |
| 寸法 |
1950 x 930 x 956 mm |
| 重量 |
81kg |
| 走行距離計 |
ドップラーレーダまたはホイールスピードセンサー |
| IP性能 |
IP65 |
| 牽引システム |
リアヒッチ, 50 mmボール |
| 衝撃吸収システム |
油圧式 |
| 電源 |
PoE / 外部 12 V |
| 使用環境温度 |
-10 ~ 50 ℃ |
| 使用環境湿度 |
< 95 %、結露しないこと |
| コネクタ |
USB-C、USB-A、2xイーサネット+電源、2x Lemo、 2x ODUアンテナコネクタ、ユニバーサルI/O (UART、CANバス) |
| GNSS衛星 |
UマルチバンドGPS + Glonass + Galileo + Beidou |
| GNSSリアルタイム補正 |
USSR補強 / NRTK対応 |
| GNSSリアルタイム3D精度 |
Typ. 1 – 5 cm |
| GNSS初期化時間 |
Typ. 5 – 30 秒 |
| センサフュージョン同時処理 |
GNSS + IMU + カメラ画像 + 車輪速度 |
| フィーチャートラッキング |
可 |
