最新式高性能電磁波レーダ
GP8800
NETIS登録番号：QS-21005-A
スイスのProceq（プロセク）社が開発したGP8800は、SFCW技術(ステップ周波数連続波)を採用した先進的な鉄筋探査機です。
0.4～6.0 GHzの幅広い周波数により、最大探査能力65 cmを実現しました。
GP8800は業界最小の無線方式の電磁波レーダを使用しており、パルス型電磁波レーダ(Pulse GPR)と比較すると、分解能が優れています。
※機器のご利用には専用アプリのダウンロードと、アカウントの作成が必要です
※エフティーエス㈱はScreening Eagle（Proceq社）の日本正規代理店です
製品特長
-

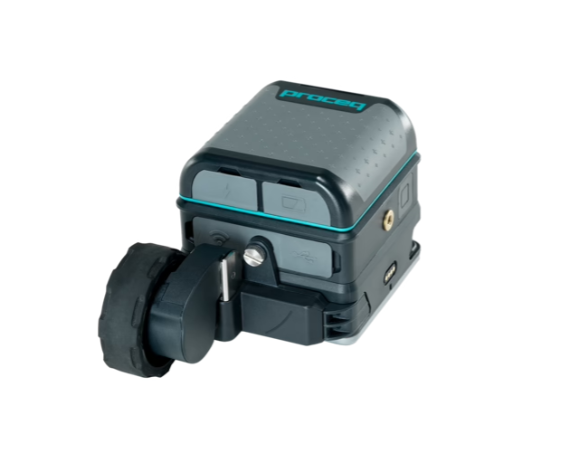

軽量設計でコンパクト

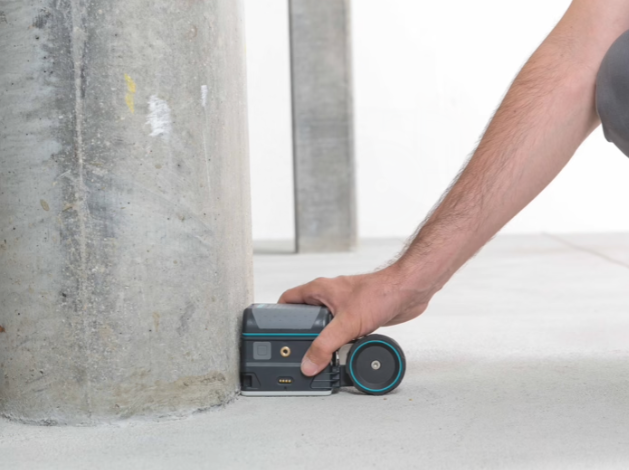

手のひらサイズで重量はおよそ487gです。電源が単三電池（4本）のためケーブルレスでどこでも持ち運びが可能です。サイズは業界最小で、壁際は最短で45mmまで近づくことが可能です。また、高さ60mmまでの隙間であれば探査が可能です。
-
広帯域周波数対応
SFCW方式を採用しているため、400～6,000MHzの幅広い周波数帯域を同時に平均的に照射することが可能です。かぶりの深さに関係なく探査することができます。
-

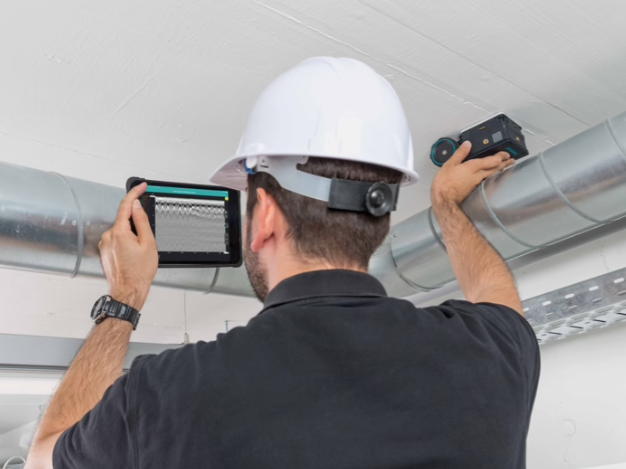

高所探査が可能
延長ロッド（別売）を装着することで高所探査が可能となります。
-

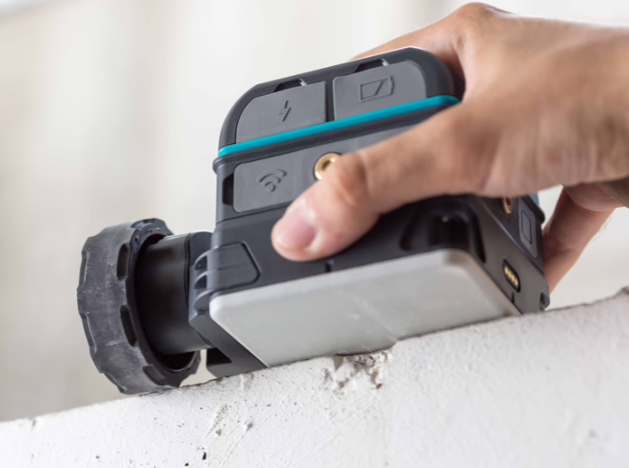

全方向着脱式ホイール採用

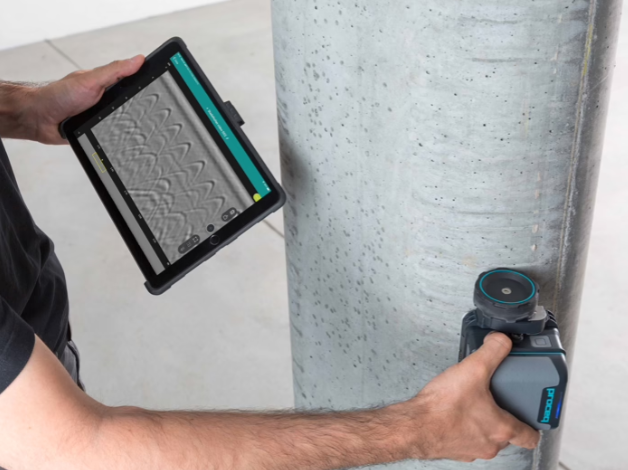

全方向にタイヤを付け替えることが可能なため、電柱や杭などの円柱形状や狭い場所でも探査を行うことができます。（壁際45mm、車高60mm）。
-
データ表示/共有が容易

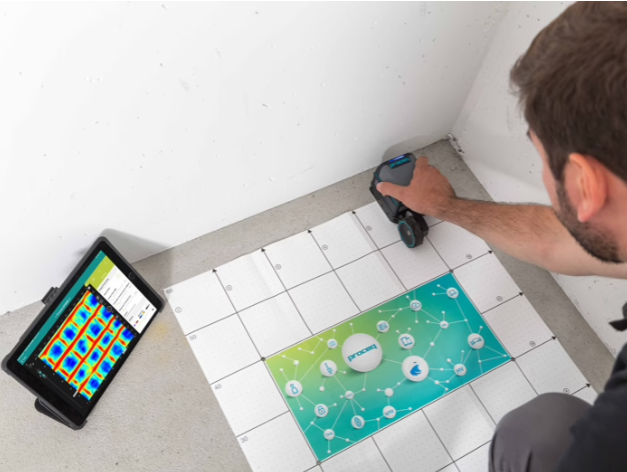

簡単に2D/3D表示を切り替えることができるため、お好みの表示方法で結果の確認ができます。また、Wi-Fi環境下であればデータ共有も可能です。現場と事務所で同時に探査結果の確認ができます。
用途・対象
・構造物の配筋イメージや調査
・電柱や杭等の探査
ソフトウェア
Proceq GPR アプリ
| 測定モード |

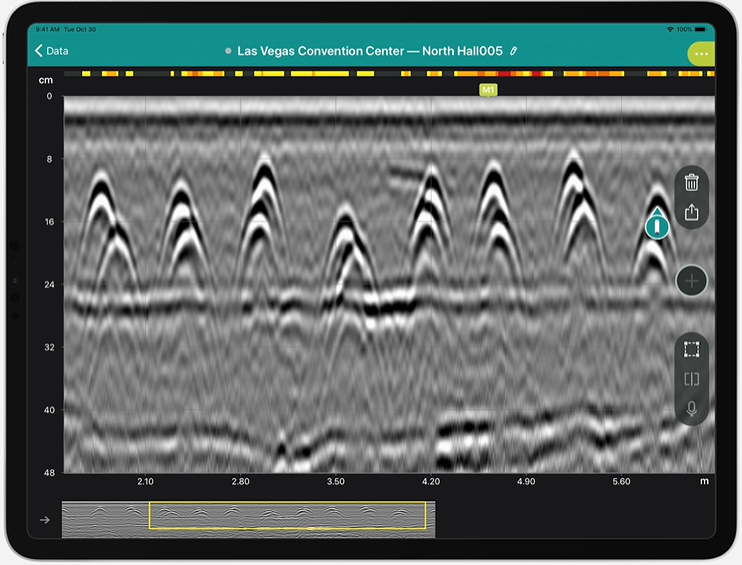

スーパーラインスキャン¹ (1000m / 3281フィート) |
|---|---|
| レビューモード |
スーパーラインスキャン¹ |
| 高度な視覚化 |
タイムスライスビュー プロ |
製品仕様
| 測定原理 |
SFCW(Stepped-Frequency Continuous Wave) |
|---|---|
| 周波数範囲 |
400～6,000 MHz |
| 探査深度 |
約65cm |
| 寸法 |
90x90x76mm |
| 重量 |
487g |
| 電源 |
単3電池×4本(アルカリまたは充電式）/DC 5V 2A |
| 環境温度 |
-10～50℃ |
| 湿度 |
95%未満（結露なきこと） |
| 防水・防塵 |
IP54 |
| 表示装置 |
iPad |
実用例・活用例
-
具体的な導入事例については準備が整い次第、本ページにて公開いたします。最新情報をご希望の方はお気軽にお問い合わせください。
実用・活用例 関連記事はこちら
機能紹介動画
-
iPadによる簡単操作
-
スマートな持ち運びができる 最新型電磁波レーダGP8800
-
GP8800 アンテナの特徴
-
GP8800 はアンテナの向きを変えられる！？
-
GP8800 トンネル坑内測定例
-
GP8800 CD管検出例
よくあるご質問
-
Proceq製品のアカウントはどこから作成できますか？
上記のアカウント作成・サインインから作成いただけます。新規作成ページの［送信］ボタンを押すと認証メールが届きますので、メール内の［Verify Email］を押して登録完了となります。
なおパスワードは以下の点にご注意ください。
・8文字以上にしてください
・数字(0～9)と記号をそれぞれ1文字以上含めてください
・小文字(a～z)と大文字(A～Z)の両方を含めてください
・名前または電子メールアドレスを含んだパスワードは作成できません
製品カタログ
上記ボタンよりダウンロードいただけます。
