舗装厚 地中探査レーダシステム
ハイペイブ
高速道路等で舗装厚さの計測が可能です。
また地中の空洞探査、水漏れ部の検出にも適しています。
※ダウンロード可能なカタログは簡易版です。
総合カタログをお求めの方は大変お手数ですが、下記フォームよりお問い合わせください。
製品特長
-
非破壊でスピーディーに路盤診断

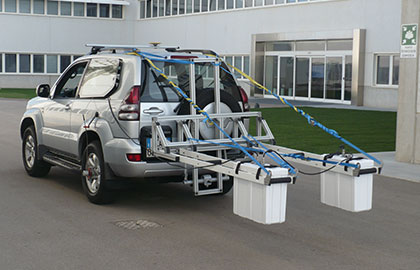

最大260km/hで走行しながら、地面に接触せず測定可能
-
高精度な解析機能
アスファルトの厚さを自動判別、空洞・剥離・亀裂・水漏れ領域を検出
-
多様なアンテナに対応
最大8台のアンテナ接続が可能（低周波600MHz、400/900MHz対応）
-
幅広い用途

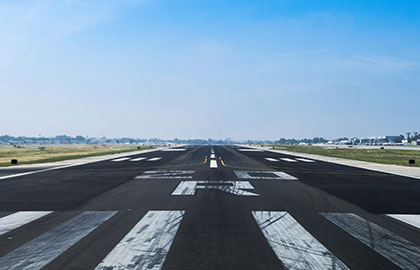

道路だけでなく滑走路の路盤評価にも対応

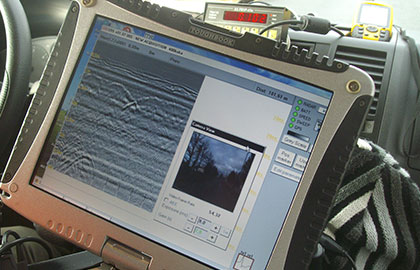

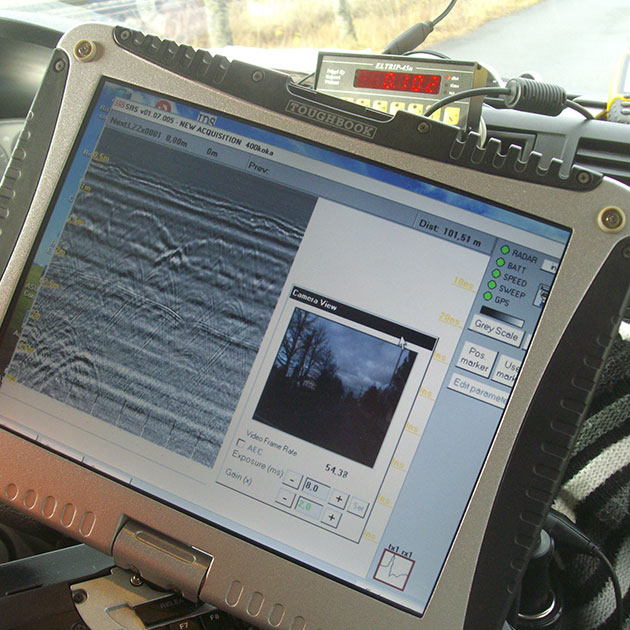

システム

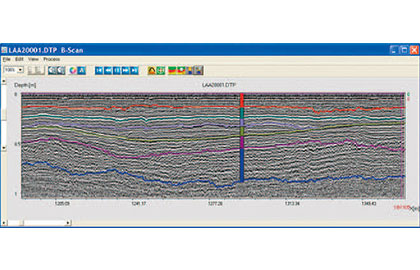

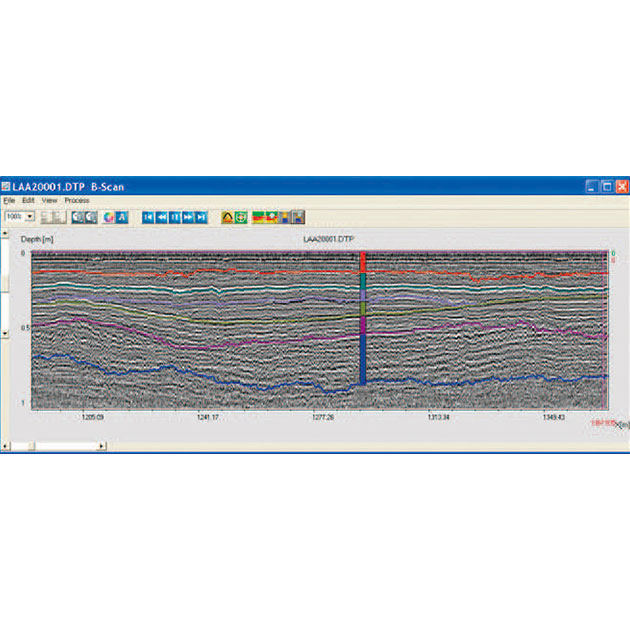

データ処理ソフトは、アスファルト層などを自動検出します。
コアサンプルを入力する事でデータの検証・確認が可能です。
また、位置情報はGPSと連携でき、レーザスキャナーを使用することで完全な3次元データを取得できます。
製品仕様
| 最大計測スピード |
260km |
|---|---|
| 消費電力 |
13.3W |
| 位置決め |
GPS、距離計 |
| 制御装置 |
アンテナ数による |
| チャンネル毎のスキャン数 |
724スキャン/s（1アンテナ） |
| 防塵・防水 |
IP65 |
| アンテナ照射寸法 |
51cm × 22cm |
| アンテナ数 |
1個～8個 |
| アンテナ中心周波数 |
1GHz、2GHz |
| アンテナ配列 |
HH |
| 最大計アンテナタイプ測スピード |
エアーカップリング |
| サーティフィケーション |
EC、FCC、IC |
実用例・活用例
-
具体的な導入事例については準備が整い次第、本ページにて公開いたします。最新情報をご希望の方はお気軽にお問い合わせください。
