ワイヤレス超音波イメージスキャナ
PD8050
スイスのProceq（プロセク）社が開発したPD8050は現場で簡単にコンクリート構造物の3DイメージングとAI解析ができる画期的な製品です。Pundit 200 PE、Pundit 250 Array、PD8000の機能を1つのデバイスで利用でき、従来の手間を大幅に軽減します。
カップリングペースト不要で、準備に時間をかけず、スムーズに品質検査を実施可能。さらに、A.I. ポジショニングテープを使用した測定位置アシスト機能で、正確な検査が迅速に行えます。
※機器のご利用には専用アプリのダウンロードと、アカウントの作成が必要です
※エフティーエス㈱はScreening Eagle（Proceq社）の日本正規代理店です
製品特長
-
ドライカップリング
接触媒体を使用せず、カップリングペースト不要で準備が容易です。現場での手間を省き、スピーディーな作業を実現します。
-

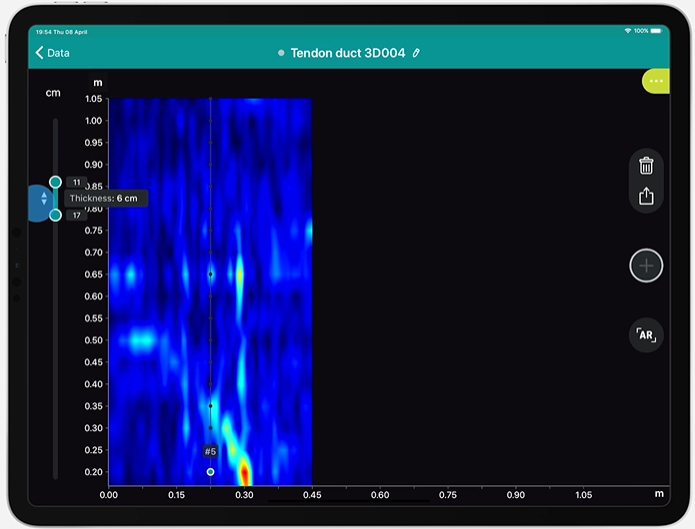

パノラマB-Scanとリアルタイム画像処理
検査中にパノラマB-Scan機能を用いて、現場でリアルタイムに画像の処理ができます。即座に結果を確認できるため、素早い対応が可能です。
-
AR機能によるデータ投影
AR（拡張現実）機能を活用して、2D・3Dデータを現場に投影することができます。視覚的に直感的なデータ解析が行え、作業効率が向上します。
-
A.I.による材料判別機能
A.I.を活用した材料判別機能により、構造物の詳細な解析が可能。精度の高い検査結果を提供します。
-
iPadとのデータ共有機能
iPadとの連携により、データを簡単に共有。現場のチーム全体で情報を即座に交換し、迅速な意思決定が可能になります。これにより、コンクリート構造物の品質検査がこれまでになく効率的で精度の高いものになります。
用途・対象
・コンクリートの版厚測定
・空洞、剥離の探査
・ジャンカ（豆板）の探査
・スチールファイバーコンクリートでの鉄筋探査
ソフトウェア
Proceq Pundit アプリ
| 測定モード |
ラインスキャン |
|---|---|
| レビューモード |
A-スキャン（エンベロープ含む） |
| ディスプレイユニット |
互換性のあるApple® iPad |
製品仕様
| 帯域幅 |
20 ～ 80kHz |
|---|---|
| 測定範囲 |
最大2m（6.6 フィート） （コンクリートの質により異なる) |
| テクノロジー |
マルチチャンネル超音波パルスエコー |
| 測定分解能 |
0.1 us |
| パルス電圧 |
±50 ~ ±150 V (UPE) |
| レシーバーゲイン |
1 ～ 10,000 (0 ～ 80dB) |
| バッテリー |
バッテリーパック、6x AA ( ニッケル水素)、 フライトセーフ |
実用例・活用例
-
具体的な導入事例については準備が整い次第、本ページにて公開いたします。最新情報をご希望の方はお気軽にお問い合わせください。
実用・活用例 関連記事はこちら
よくあるご質問
-
Proceq製品のアカウントはどこから作成できますか？
上記のアカウント作成・サインインから作成いただけます。新規作成ページの［送信］ボタンを押すと認証メールが届きますので、メール内の［Verify Email］を押して登録完了となります。
なおパスワードは以下の点にご注意ください。
・8文字以上にしてください
・数字(0～9)と記号をそれぞれ1文字以上含めてください
・小文字(a～z)と大文字(A～Z)の両方を含めてください
・名前または電子メールアドレスを含んだパスワードは作成できません
製品カタログ
上記ボタンよりダウンロードいただけます。
