超音波試験機
パンジットPL-200

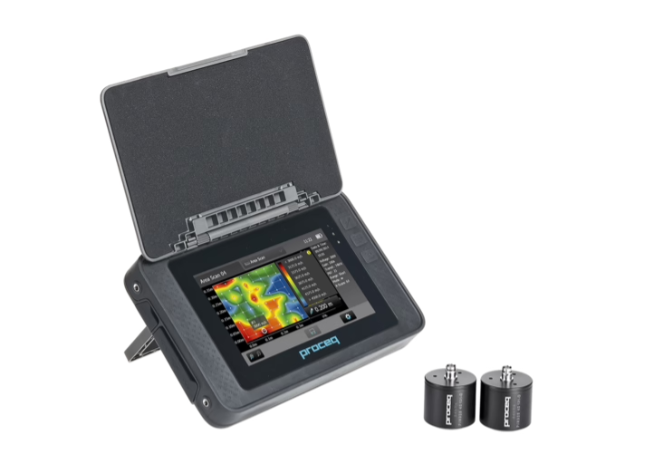

スイスのProceq（プロセク）社が開発したPundit（パンジット）PL-200は、タッチパネル式カラー液晶を搭載した超音波試験機です。波形をリアルタイムで表示し、ゲインやパルス電圧の調整が可能です（ゲイン：1x～10,000xの11ステップ / パルス電圧：50～400V）。さらに、多彩な測定モードを備え、用途に応じた精密な検査が行えます。
【適合規格】
ГОСТ 17624
ASTM C 597-02
CECS 21
EN 12504-4
IS 13311
ISO 1920-7:2004
※エフティーエス㈱はScreening Eagle（Proceq社）の日本正規代理店です
製品特長
-

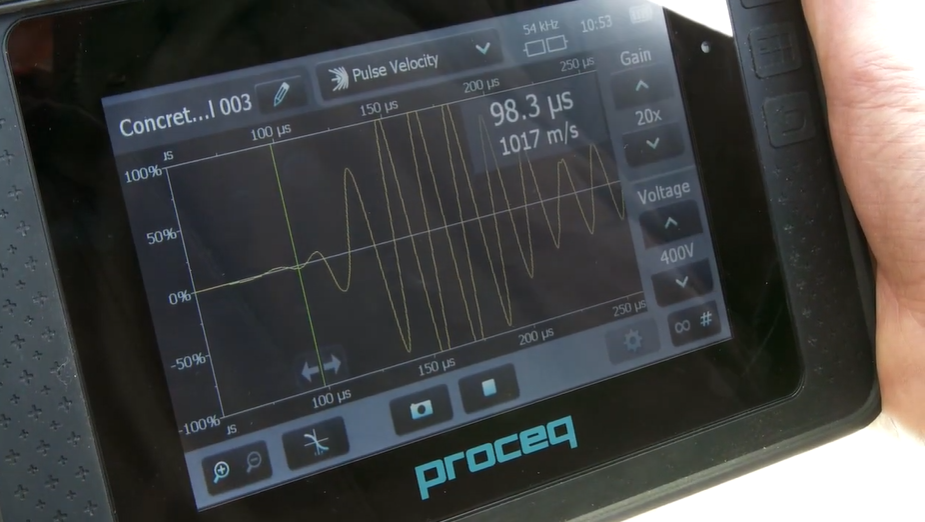

高性能ディスプレイと直感的な操作性
タッチパネル式カラー液晶に波形を表示でき、ズームやスクロールもスムーズに操作できます。
-
多彩な測定機能
伝播時間、伝播速度、コンクリート強度、弾性係数などの測定が可能です。あらゆる検査ニーズに対応するため、複数の測定モードを搭載しています。
-

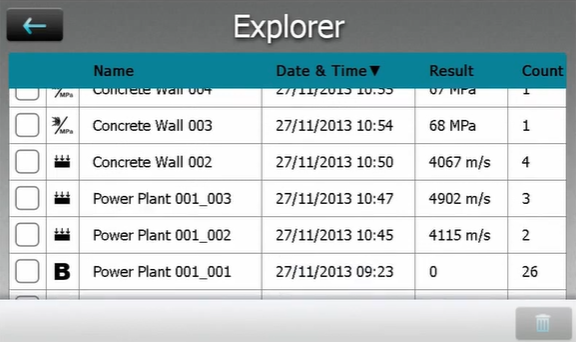

大容量メモリとデータ管理機能
内臓メモリは8GBと大容量です。測定データは専用ソフトで一括ダウンロードでき、CSV形式での出力も可能です。
-

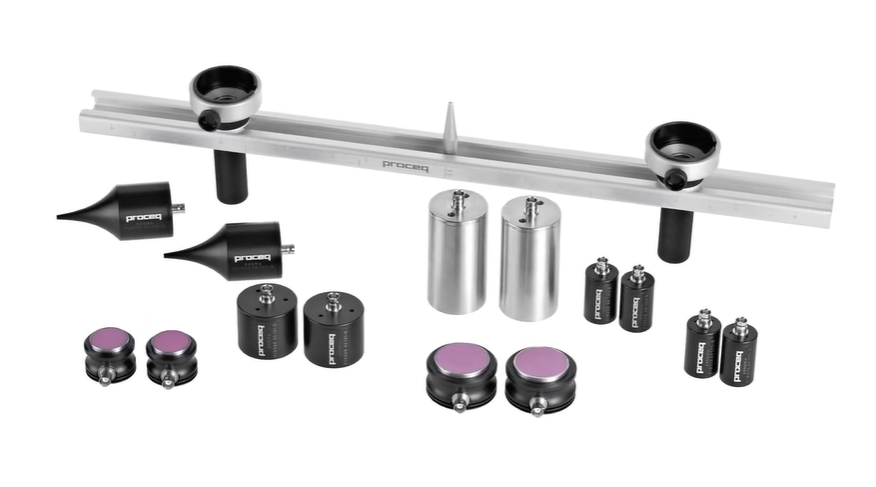

豊富なトランスジューサとオプション
さまざまな種類のトランスジューサを取り付けることが可能です。また、トランスジューサホルダー（オプション）を使用することで安定した測定が可能となります。

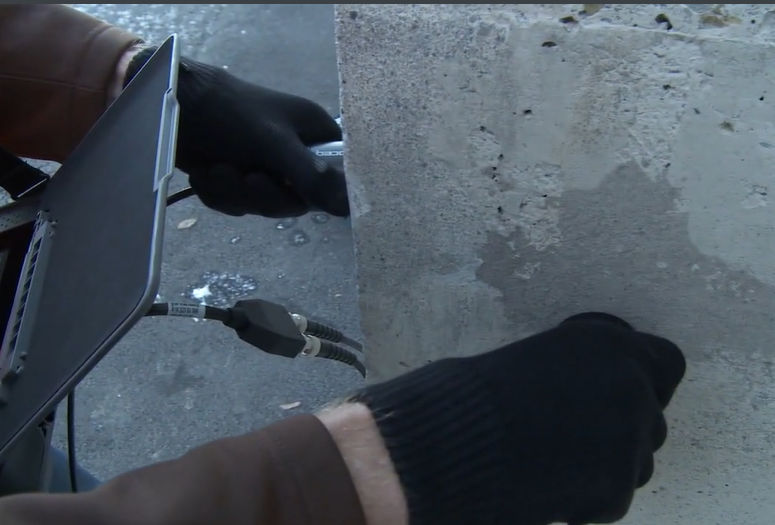

用途・対象
■使用されている材料、コンクリ―ト、木材、耐火材、岩石等の伝播時間の測定（品質管理）
■コンクリート表面のひび割れ深さを測定
■材料の硬化過程のデータロギング
ソフトウェア
製品仕様
| 測定範囲 |
0.1～7930μs |
|---|---|
| 分解能 |
0.1μs（＜793μs）/ 1μs（＞793μs） |
| ディスプレイ |
7インチカラーディスプレイ（800×480ピクセル） |
| パルス電圧 （UPV） |
50～400V |
| 発信周波数レンジ |
20～500kHz |
| 受信ゲイン |
1x～10,000x（0～80dB）[11ステップ] |
| メモリ |
内蔵8GBフラッシュメモリ |
| 地域設定 |
メートル単位 ヤード・ポンド法および多言語対応 |
| バッテリー |
最大8時間（標準仕様モードにて） リチウムポリマー（3.6V 14.0Ah） |
| 使用環境温度 |
0℃～30℃（充電、機器作動時）/ 0℃～40℃（充電、機器非作動時）/ 0℃～50℃（非充電時） |
| 使用環境湿度 |
95％以下（結露なきこと） |
| 防護クラス |
IP54 |
