鉄筋探査機
プロフォメーター
PM8000
Profometer（プロフォメーター） PM8000は、高精度な鉄筋探査を可能にする最新の電磁誘導法を用いた鉄筋探査機です。測定データの可視化やクラウド共有機能を備え、効率的な現場作業をサポートいたします。
【適合規格】
BS 1881, Part 204
DGZfP B2
DIN 1045
SIA 262-1
SN 505262
SS 78-B4
※プロフォメーターPM-630AI/650AIの後継機種です。
※機器のご利用には専用アプリのダウンロードと、アカウントの作成が必要です
※エフティーエス㈱はScreening Eagle（Proceq社）の日本正規代理店です
製品特長
-
高精度な測定
鉄筋のかぶり厚さやピッチを正確に測定します。また自動かぶり補正機能を搭載しております。
-
軽量・コンパクト設計
従来モデルと比べ大幅に軽量化され、持ち運びや操作が簡単です。
-
ワイヤレス接続
完全ワイヤレスで、無線プローブとiPadを使用し測定データをリアルタイムで確認できます。測定データはウラウドに保存され、チーム間で迅速に情報共有できます。
用途・対象
・橋梁・トンネル・カルバートの品質検査
・建築用PC製品の品質検査
・PC床版の品質検査
・宅地用擁壁の品質検査
・ブロック塀の鉄筋探査
・住宅の瑕疵検査
・ALC板の品質検査 etc
ソフトウェア
Proceq Profometer アプリ
| 測定モード |
エリアスキャン* |
|---|---|
| 高度な視覚化 |
ヒートマップ* |
ソフトウェアのアップグレード
|
ソフトウェアのアップグレードについては、 |
モデル別機能
| 機能 / 製品モデル | Lite | Basic | Pro |
|---|---|---|---|
| スポットスキャン | 〇 | 〇 | 〇 |
| ラインスキャン | 〇 | 〇 | |
| エリアスキャン | 〇 | ||
| AR（拡張現実）ヒートマップ・ヒートマップ | 〇 | ||

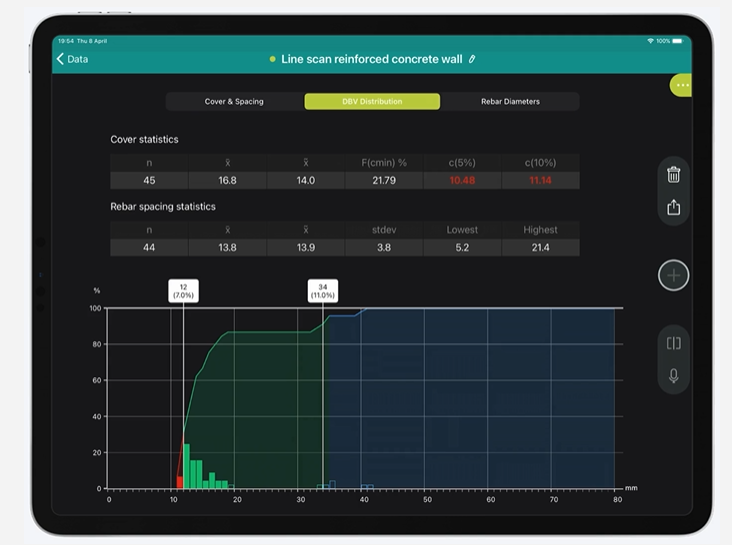

| 統計ビュー | 〇 | 〇 | |
| 間接鉄筋補正1層目 | 〇 | 〇 | 〇 |
| 間接鉄筋補正2層目 | 〇 | 〇 | |
| CSV出力 | 〇 | 〇 | |
| URL出力 | 〇 | 〇 |
製品仕様
| 測定原理 |
電磁誘導法 |
|---|---|
| かぶり測定深度 |
185mm（配筋状態による） |
| かぶり測定精度 |
±1mm～4mm（かぶりおよび配筋状態による） |
| 鉄筋径測定深度 |
最大63mmのかぶりまで |
| 鉄筋径推定精度 |
＋/－鉄筋サイズ（配筋状態による） |
| エンコーダ精度 |
‘＋/－0.5mmもしくは測定長さの0.5% |
| 最大スキャン速度 |
0.5m/秒 |
| 最大ラインスキャン距離 |
1,000m |
| 最大エリアスキャン範囲 |
|
| 重量（サイズ） |
カートあり：690g（250×130×45mm）、カートなし：300g（190×75×45mm） |
| 電源 |
単3充電池（NIHM）2本で8時間 |
| 接続 |
無線（Bluetooth） |
実用例・活用例
-
具体的な導入事例については準備が整い次第、本ページにて公開いたします。最新情報をご希望の方はお気軽にお問い合わせください。
実用・活用例 関連記事はこちら
機能紹介動画
-
アプリを使った使用方法
-
アプリを使わない使用方法
よくあるご質問
-
Proceq製品のアカウントはどこから作成できますか？
上記のアカウント作成・サインインから作成いただけます。新規作成ページの［送信］ボタンを押すと認証メールが届きますので、メール内の［Verify Email］を押して登録完了となります。
なおパスワードは以下の点にご注意ください。
・8文字以上にしてください
・数字(0～9)と記号をそれぞれ1文字以上含めてください
・小文字(a～z)と大文字(A～Z)の両方を含めてください
・名前または電子メールアドレスを含んだパスワードは作成できません -
プロフォーメーターのかぶり厚はどのくらいの深さまで測定できますか？
約150mmまでのかぶり厚が測定できます。ただし鉄筋径や周囲の鉄筋の影響を受けるのであくまで目安の数値となります
製品カタログ
上記ボタンよりダウンロードいただけます。
