スポット溶接探傷器
ScanMaster UT/x

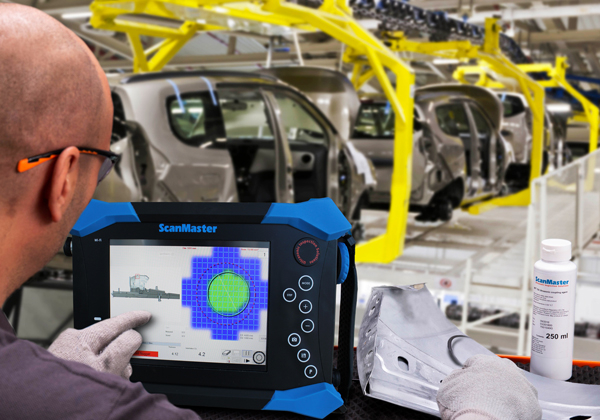

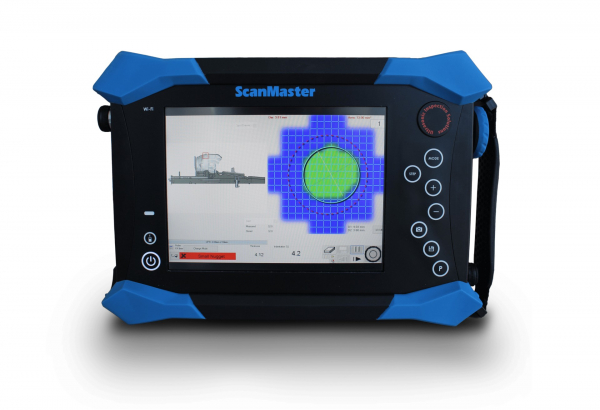

自動車業界においてスポット溶接は、非常に重要な要素で、品質に大きな影響を与えます。ScanMaster UT/x（スキャンマスターUT/x）は、1mmピッチで61個の独立した素子を組み込んだ、15MHz・PAマトリックストランスデューサを使用し、独自のアルゴリズムに従ってスポット溶接のナゲット径、ナゲット面積とナゲット厚さを求めます。
製品特長
-
スポット溶接ナゲットの可視化

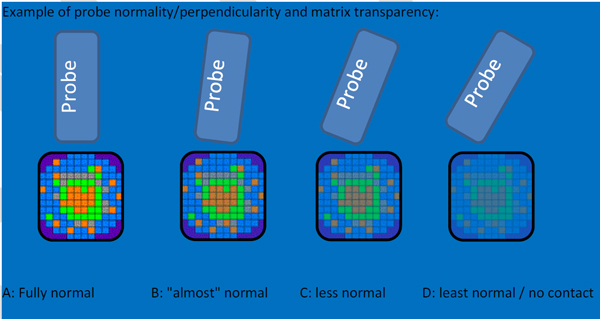

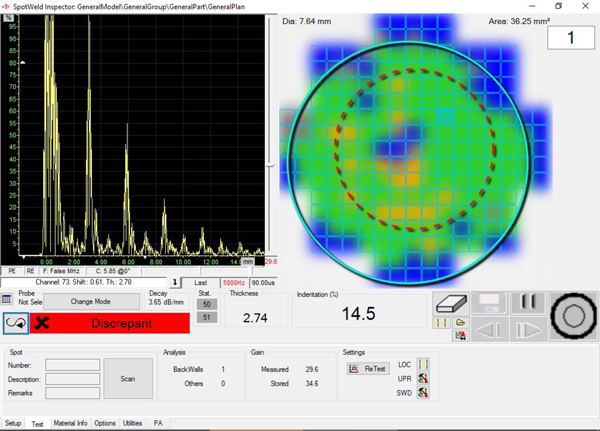

カラーマッピング機能により、スポット溶接ナゲットの状態を直感的に確認が可能です。視覚的な分析が容易になり、品質管理の精度が向上します。自動キャプチャ機能を搭載することで、オペレーターの技術レベルによるばらつきを最小限に抑え、一貫性のある検査結果を実現します。
-
迅速で信頼できる検査結果を取得
1スポットあたり約2秒という高速測定を実現。迅速な検査が求められる現場でも、正確で信頼性の高い結果を提供します。PA（フェーズドアレイ）プローブに209個のバーチャルエレメントを搭載。広範囲のデータを高精度に取得し、より詳細な検査を可能にします。
用途・対象
・ナゲット径の測定
・ナゲット面積の測定
製品仕様
| 寸法 |
311 x 220 x 86 mm |
|---|---|
| 画面サイズ |
8.4″ |
| 重量 |
3.7kg |
| バッテリ駆動時間 |
4時間（ホットスワップ可能バッテリ） |
| プローブ内エレメント数 |
20MHz |
| フェイズドアレイパルサー |
ネガティプスクエアパルス・幅：35ns～1250ns |
| 印加電圧 |
12～90V（1Vステップ） |
| フェイズドアレイレシーバ |
受信インピーダンス：50Ω / 周波数範囲：0.4～20MHz |
| 最大入力シグナル |
2Vpp |
| ゲイン |
最大120dB（0.1dBステップ） |
