高分解能トンネル背面探査レーダ
Stream T（ストリームT）
イタリアのGPR業界リーダーであるIDS Georadar社が、最先端の地中レーダー技術をトンネル背面調査に応用！
革新的な**非接触型GPRソリューション「Stream T」**は、トンネルライニングの厚さ測定、支保工のマッピング、空洞の検出、湧水箇所の特定を高精度で実施し、詳細な探査・評価を可能にします。
従来の接触型計測とは異なり、「Stream T」はトンネル表面に直接触れずに調査が可能。これにより、効率的かつ安全なGPR測定を実現し、インフラ点検や維持管理の高度化に貢献します。
製品特長
-

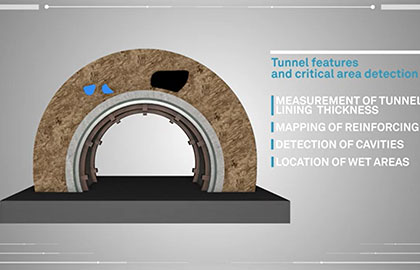

ライニング厚さ・空洞・湧水の高精度検出
Stream Tは、トンネルライニングの厚さや支保工のマッピング、空洞の検出、そして湧水箇所の位置探査を高精度で実施し、トンネルの状態を正確に把握できます。
-
高速探査性能

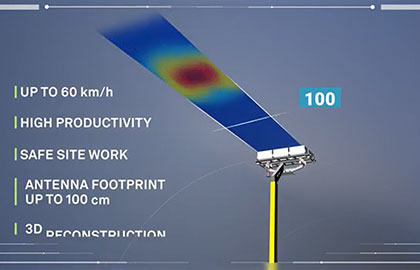

最大探査スピードは60Km/h。従来比で5倍のスピードを実現しており、効率的な調査が可能です。
-
二重周波数技術
2つの異なる周波数を使用し、高周波で表層部を細かく、低周波で深層部を探査します。これにより、精度の高いデータ収集が可能です。
-

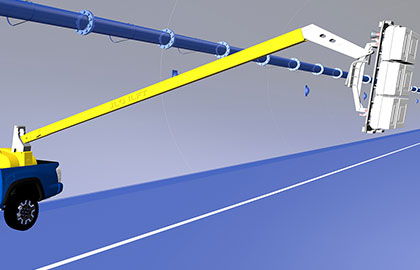

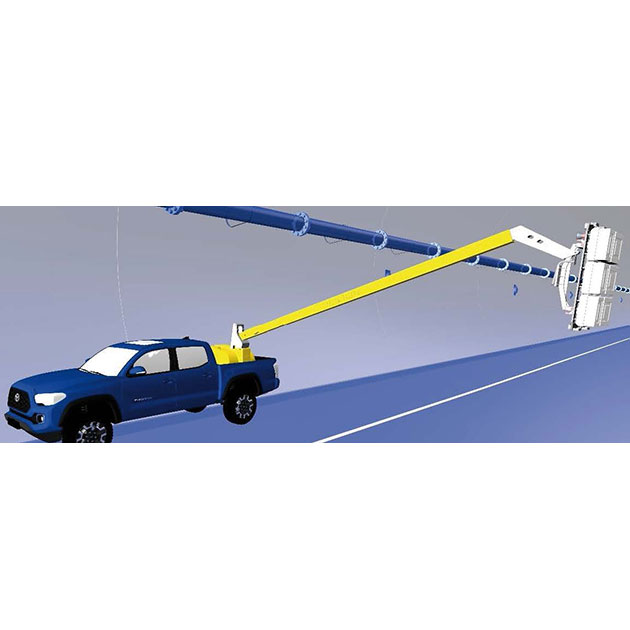

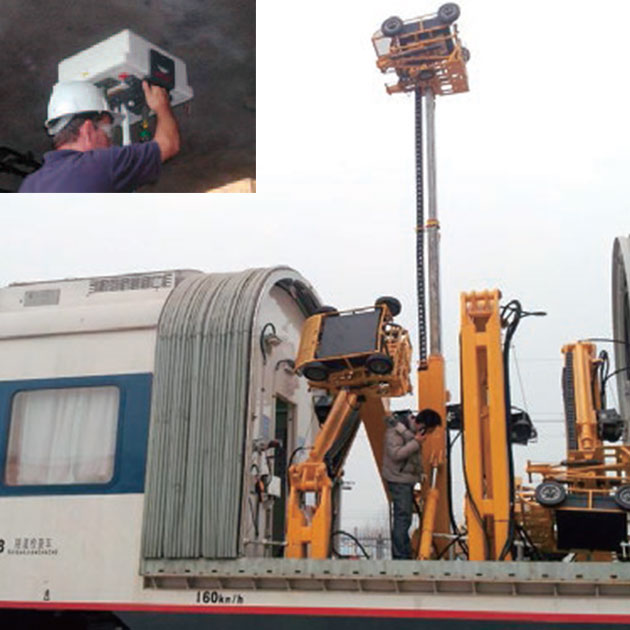

専用機械式フレーム

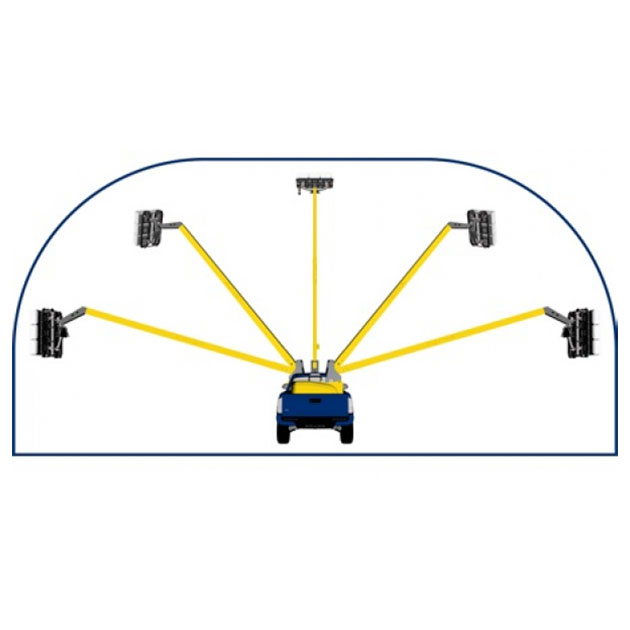

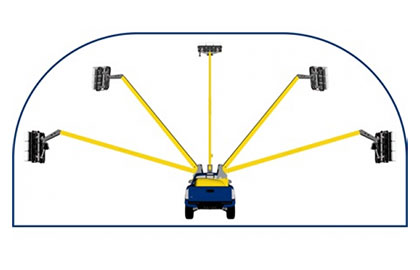

リモートコントロール可能なアンテナ拡張フレームや、天端にアクセスするための伸縮型フレームなど、専用の機械式フレームがセットされています。
-

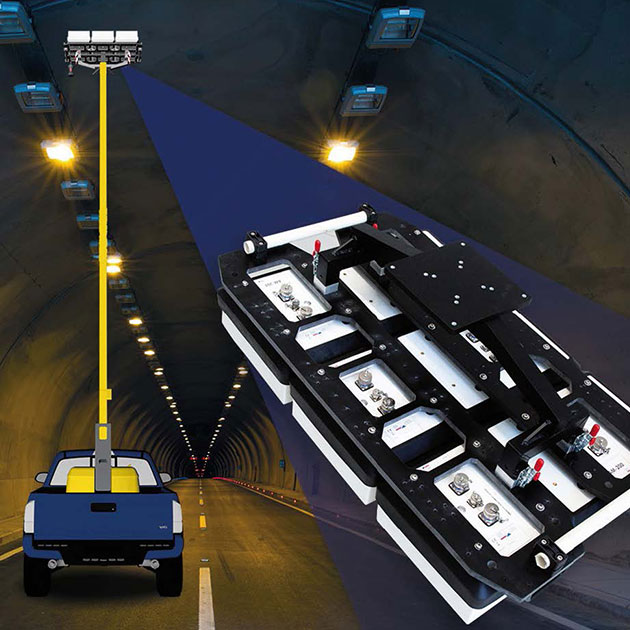

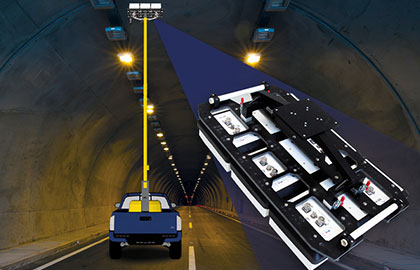

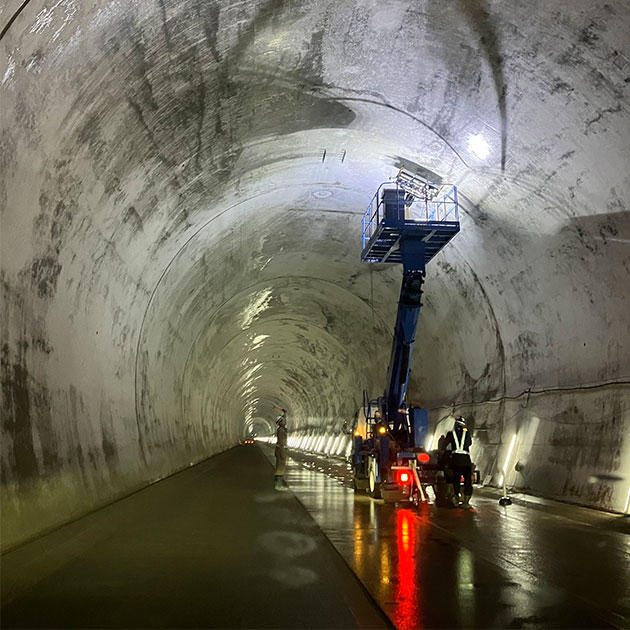

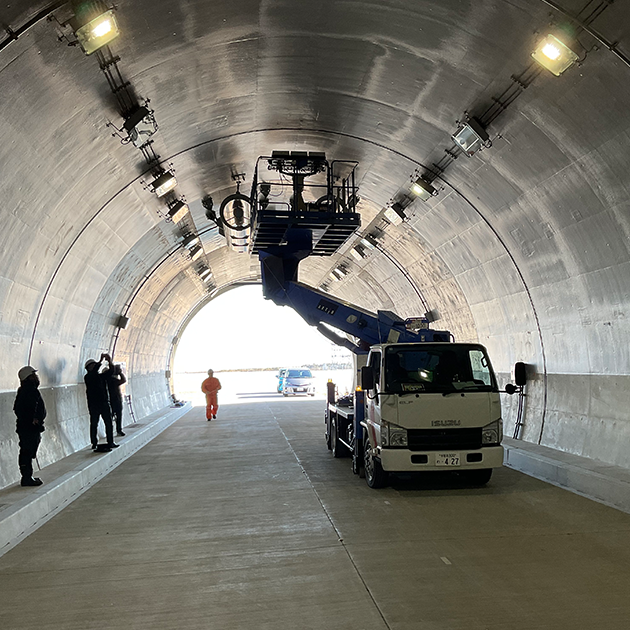

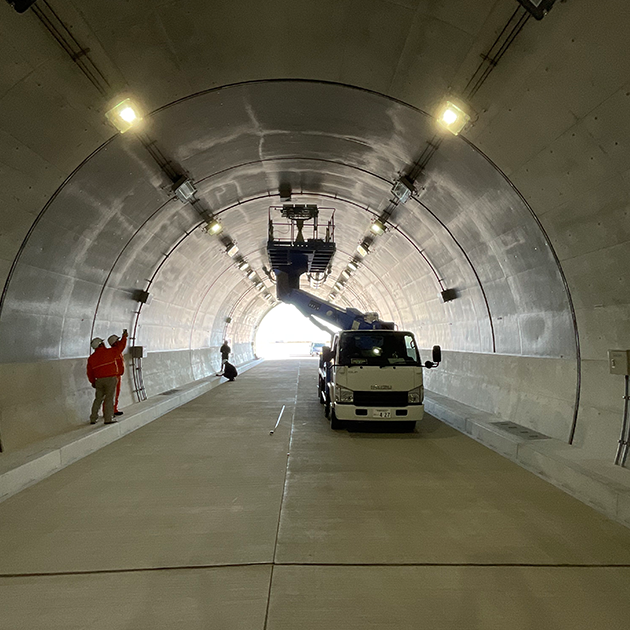

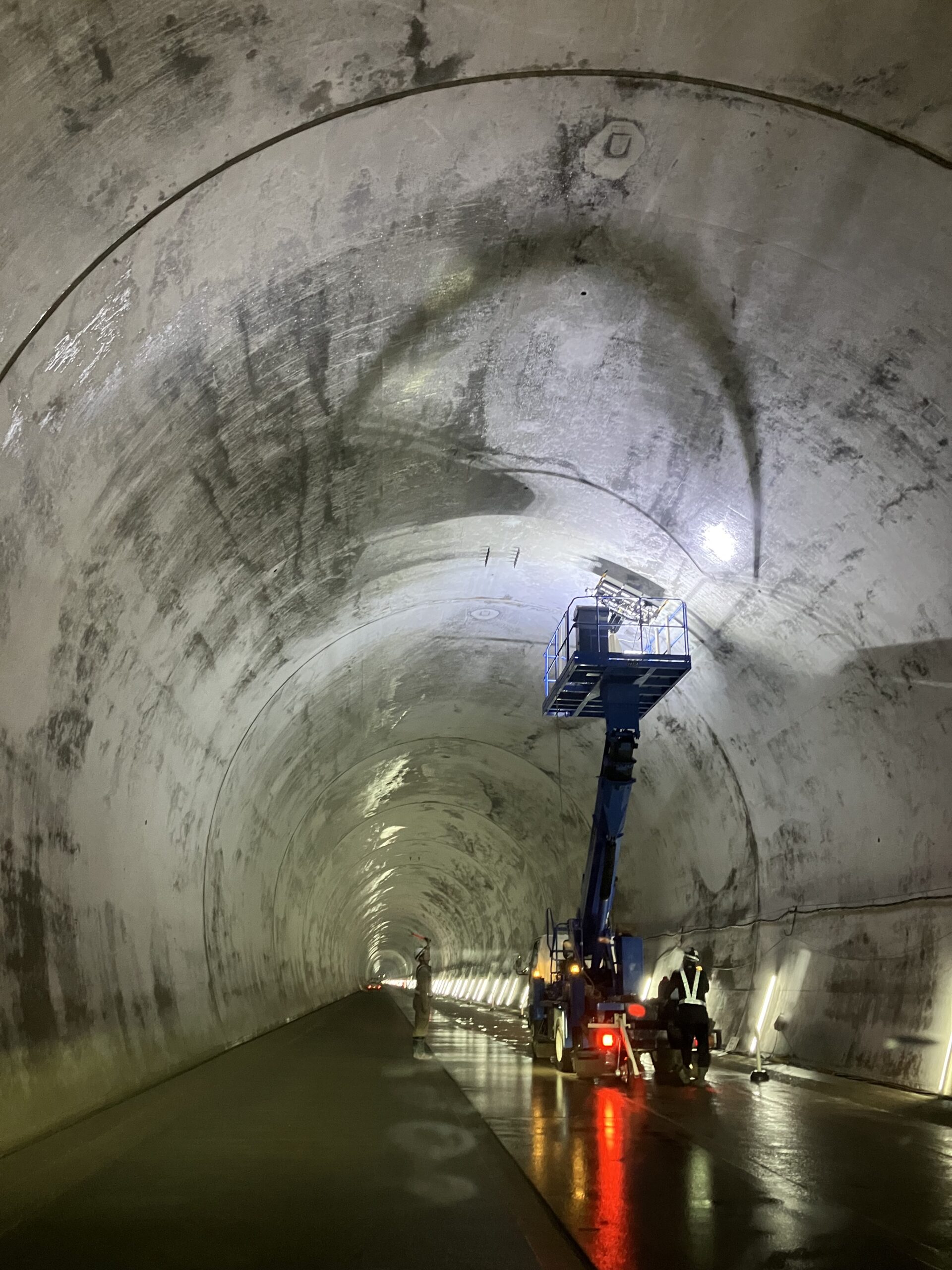

非接触での計測
最大20cm離した非接触でトンネルの計測を行い、計測スピードは60Km/h以上で探査が可能です。
-

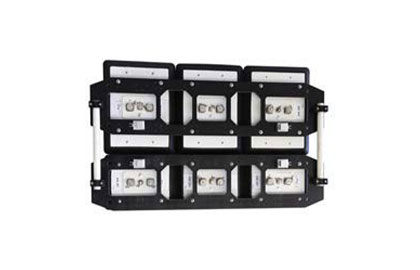

高密度アレイアンテナ
探査するアンテナには、高密度アレイアンテナ（マルチ）を採用しており、より詳細で正確なデータを収集します。
-

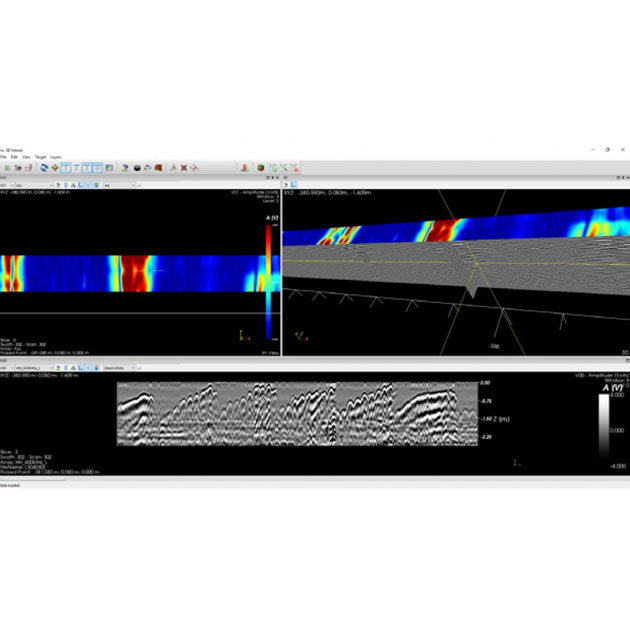

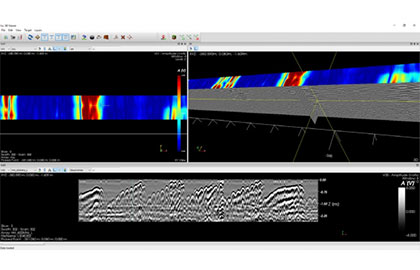

3D解析とマッピング
探査データは専用の解析ソフトで3Dマッピングを行うことができ、視覚的にわかりやすいデータを提供します。
用途・対象
・トンネル背面調査（ライニング、支保工、空洞、湧水）
・覆工コンクリート厚さ探査（在来/NATM工法）
・覆工コンクリート背面空洞探査（在来/NATM工法）
・覆工コンクリート背面湧水探査（在来/NATM工法）
・支保工位置探査（在来/NATM工法）
・インフラ点検・メンテナンス
・トンネル建設時の事前調査
・災害リスク低減のための安全対策
製品仕様
| FULLバージョン |
表層部・深層部の探査用 17チャンネル |
|---|---|
| MINIバージョン |
表層部の探査用 表層部：６チャンネル 深層部：１１チャンネル |
| 重量 |
Fullバージョン：３５Kg Miniバージョン：２２Kg（深層部用）１８Kg（表層部用） |
| ポジショニング |
エンコーダー、トータルステーション |
| 探査スピード |
最大６０Km/ｈ |
| 探査用PC |
パナソニック タフブック CF-20 |
| 供給電圧 |
１２V |
| 消費電力 |
３８W |
| 寸法 |
Fullバージョン：７００×１１２０×３８５ｍｍ Miniバージョン：４３０×１１２０×３８５ｍｍ（深層部用） ２７０×１１２０×３８５ｍｍ |
| 防水・防塵 |
IP65 |
| 認証 |
EC,UKCA |
実用例・活用例
-
具体的な導入事例については準備が整い次第、本ページにて公開いたします。最新情報をご希望の方はお気軽にお問い合わせください。
