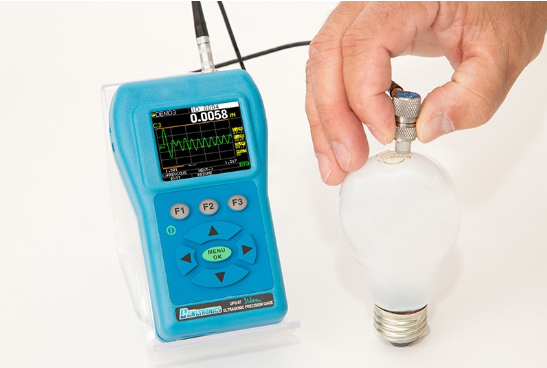

超音波厚さ計

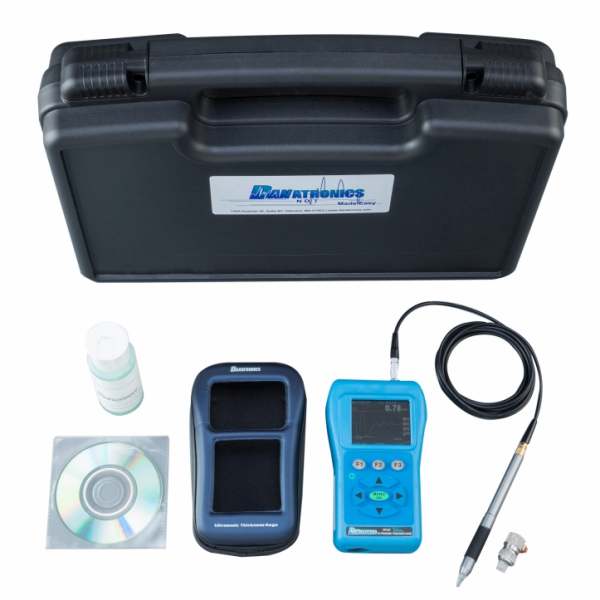

UPG-07
UPG-07は、高精度な厚さ測定を可能にする携帯型超音波厚さ計です。スチールコイル、グラスファイバー製ボード、チタン製ゴルフクラブヘッド、プラスチックボトル、ゴムタイヤなど、多様な材質に対応し、非破壊検査や腐食・減肉測定に最適な汎用モデルです。
最大100,000点の測定データを保存できるため、大量の測定作業にも対応。コンパクトかつ軽量で持ち運びにも便利です。
製品特長
-
高精度な測定が可能
微細な厚さの変化も正確に測定することができます。また、帯域幅0.5～30MHzと広い周波数帯域のため、多様な材質に対応します。
-
使いやすいカラーディスプレイ搭載
直感的な操作が可能で測定結果はリアルタイム表示されます。頻繁に使用する設定を保存し、すぐに呼び出すことができるため、効率的な測定が可能です。
-
検査精度を向上させる機能
異常値を振動で通知する『ビブラアラーム機能』（特許申請中）搭載で作業ミスを低減します。また、ゲインやレジン、ブランキングは調整でき、環境に応じたカスタマイズが可能です。
用途・対象
・スチールコイルやチタン製品などの金属部品の厚さ測定
・加工後の品質管理や腐食・減肉検査
・航空機のアルミニウム・チタン部品の厚さ検査
・非破壊検査による機体の安全性チェック
・車体やエンジン部品の厚さ測定
・ゴムタイヤやプラスチック部品の品質管理
・配管やタンクの腐食・減肉検査
・プラスチックボトルや樹脂製容器の厚さ測定
・船舶の船体や鋼材の厚さ管理
・海洋構造物の耐久性評価
・橋梁や建造物の金属部材の厚さ測定
・グラスファイバーやコンクリート構造物の検査
・医療機器部品の厚さ管理
・高精度が求められる部品の品質検査
製品仕様
| 測定原理 |
超音波法 |
|---|---|
| 測定モード |
Class1：励振パルスから最初の底面エコーまでの伝播時間を測定 |
| 測定範囲 |
0.1mm～508mm |
| 音速範囲 |
0.508mm/μs ～ 18,699mm/μs |
| 表示分解能 |
0.001mm,0.01mm（選択可能） |
| 帯域幅 |
0.5MHz～30HMz（-3dB） |
| パルサー |
スクエアウェーブパルサー |
| 感度調整 |
1dB単位（自動/手動） |

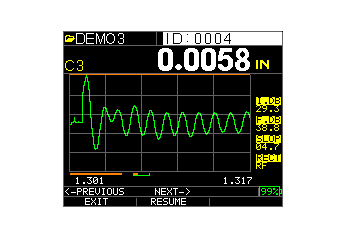

| Aスキャン |
RF波・全検波・-半波・+半波 |
| Bスキャン |
可 |
| アラーム |
最小 / 最大、ビブラアラーム(バイブレーションとアラーム）、 ビープ音と表示点滅、カラー変更 |
| 表示 |
LOS、最小 / 最大、音速、ゼロ、校正、単位、フリーズ / アンフリーズ、 電池残量（％）、低ゲイン、標準偏差、エコーtoエコー記号 |
| データ保存 |
最大10,000点 / 30個のパラメータ（設定） |
| 電源 |
単三アルカリ電池（2本） |
| 動作時間 |
カラー表示：最大40時間（バックライト使用の場合は最大15時間） |
| 動作環境 |
温度範囲：-20℃～50℃（結露なきこと） |
| 動作環境 |
127 x 76.2 x 31.8 / 230g |
実用例・活用例
-
具体的な導入事例については準備が整い次第、本ページにて公開いたします。最新情報をご希望の方はお気軽にお問い合わせください。
