電磁誘導式 鉄筋探査機
PM-630AI/650AI

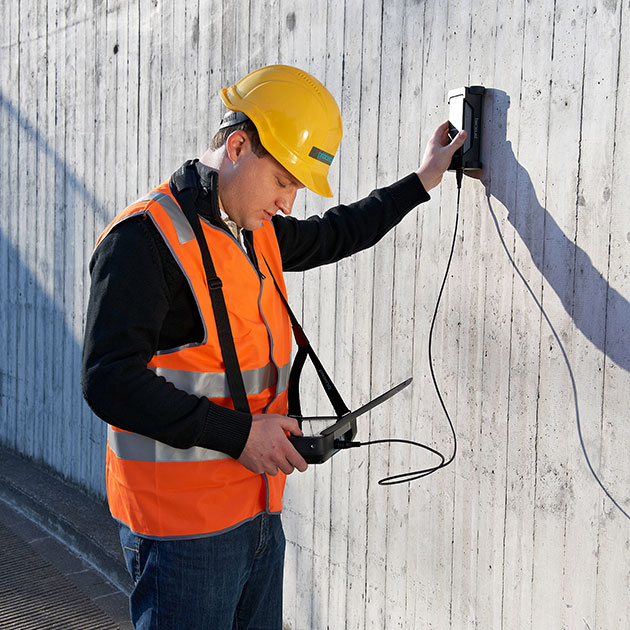

Profometer（プロフォメーター） PM-630AI/650AIは、精度の高い鉄筋探査を実現する多機能な装置です。
現場のニーズに合わせた豊富な機能を備えており、幅広い用途に対応します。
表示装置はタッチパネル式のカラー液晶を採用し、操作性もよく、暗いところでも難なく操作が可能です。
プローブ（センサ）は、浅い箇所と深い箇所のレンジがボタン一つで切替できるユニバーサルプローブを採用しています。
またプローブに見やすいLEDインジケーターが搭載され、より操作性が向上しました。
※後継機はプロフォメーターPM8000です。
※機器のご利用には専用アプリのダウンロードと、アカウントの作成が必要です
※エフティーエス㈱はScreening Eagle（Proceq社）の日本正規代理店です
製品特長
-

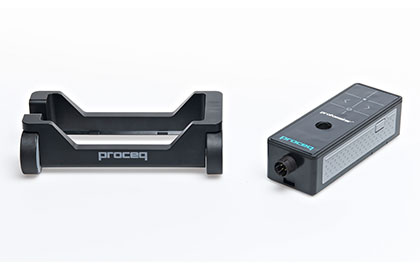

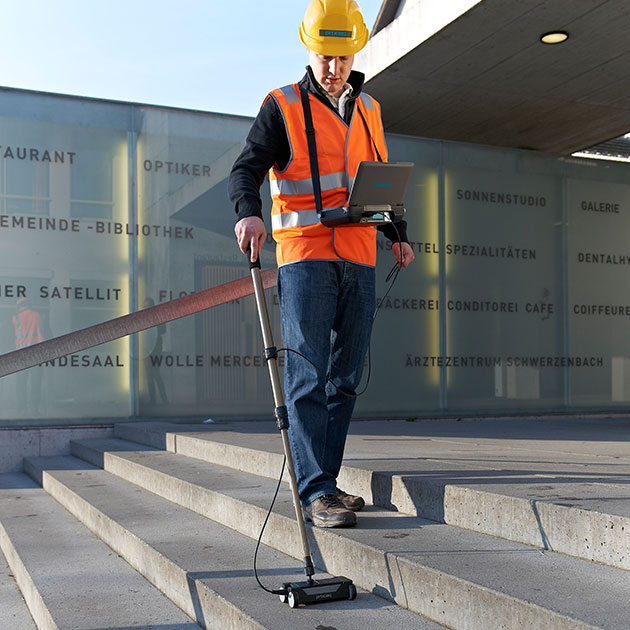

着脱可能なプローブカートを標準装備
標準でプローブカートが付属しており、着脱が可能です。測定環境に応じて柔軟に使用できます。
-

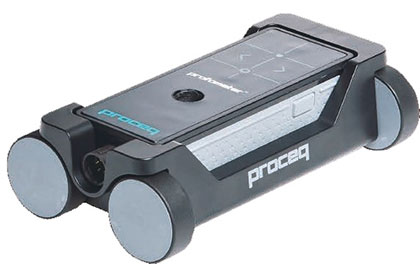

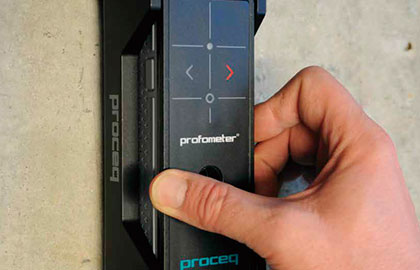

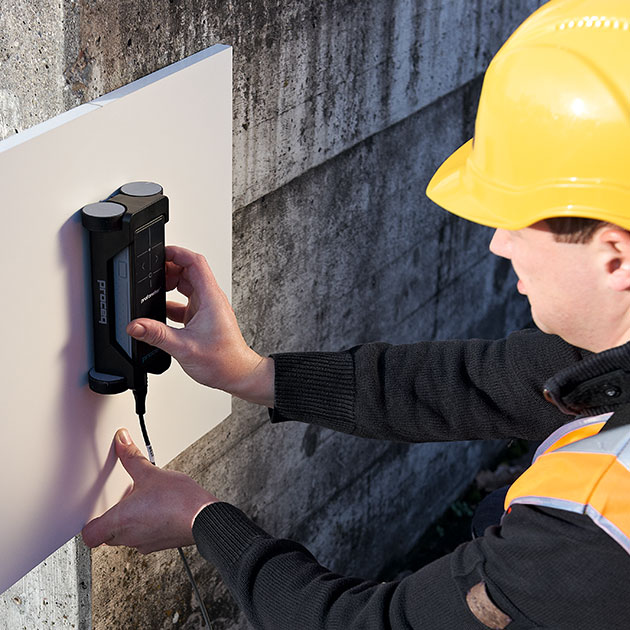

LED付きユニバーサルプローブ
LEDを搭載したユニバーサルプローブにより、暗所でも視認性を確保しながら作業が可能です。
-
防水コネクター採用
防水仕様のコネクターを採用しており、さまざまな環境下で安心して使用できます。
-

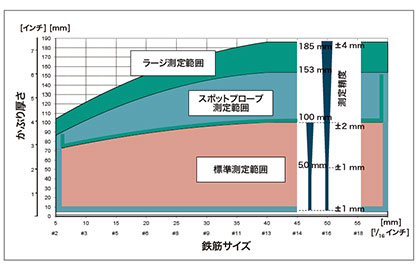

4種類のレンジ切替機能
測定対象や環境に応じて、4種類のレンジを切り替えて使用できます。
-

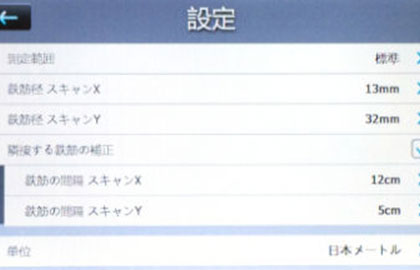

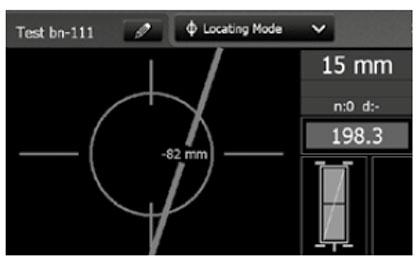

傾斜鉄筋識別機能
斜めに配置された鉄筋も識別できる機能を搭載しており、より正確な探査が可能です。
-
大容量のデータ保存機能（8GB）
8GBの大容量ストレージを備えており、多くの測定データを保存できます。
-
日本語対応のデータ処理ソフト付き
測定データの分析・管理に便利な、日本語対応のデータ処理ソフトが付属しています。
-

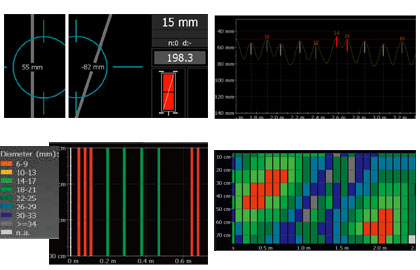

選べる測定モード
用途に応じて、以下の測定モードを選択できます。
・探査モード
・シングルラインスキャン
・マルチラインスキャン
・エリアスキャン

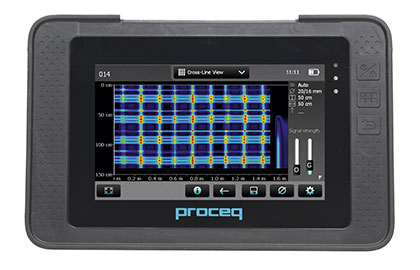

・クロスラインスキャン（※650AIのみ対応） -

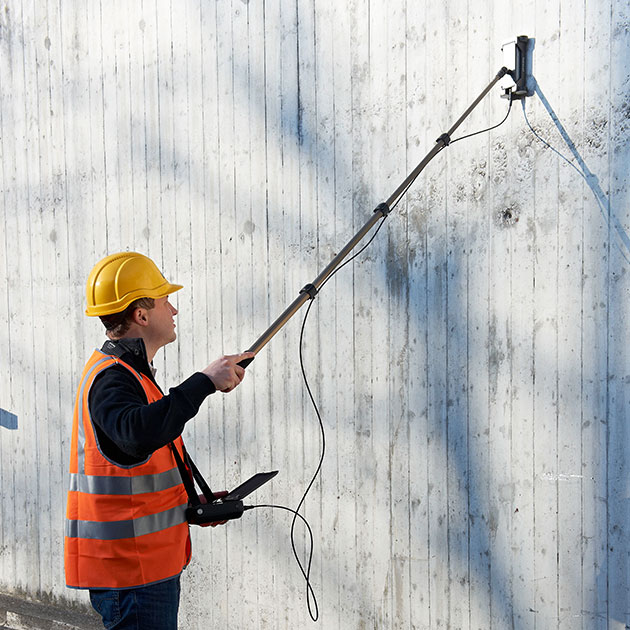

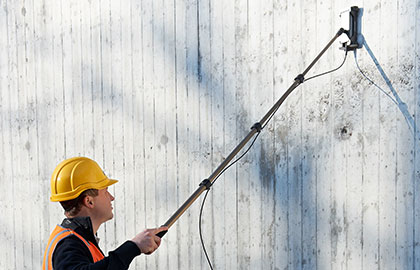

高所やスラブの測定に便利な延長ロッド（オプション）
オプションの延長ロッドを使用することで、高所やスラブの測定がよりスムーズに行えます。
用途・対象
・新設構造物（国交省、鉄道、高規格道路、建築構造物）のかぶり測定および鉄筋探査
・あと施工、コア抜き前の鉄筋探査
etc
ダウンロード
取扱説明書のダウンロード
|
PM-630AI/650AIの取扱説明書は、以下のURLからダウンロードできます。 |
ソフトウェアのダウンロード
|
プロフォメーター用ソフトウェアのダウンロードについては、以下のURLから行えます。 |
製品仕様
| 測定原理 |
電磁誘導法 |
|---|---|
| かぶり測定深度 |
185mm（配筋状態による） |
| かぶり測定精度 |
±1mm～4mm（かぶりおよび配筋状態による） |
| 測定解像度 |
鉄筋径およびかぶり厚さにより異なる |
| 平滑な表面上での測定長さ精度 |
±3mm（測定長さの0.5～1.0％） |
| 鉄筋径測定範囲 |
最大63mm |
| 鉄筋径測定精度 |
±1鉄筋サイズ |
| ディスプレイ |
7インチカラーディスプレイ（800×480ピクセル） |
| メモリ |
内蔵8GBフラッシュメモリ |
| 地域設定 |
メートル / ヤード単位 多言語をサポート |
| バッテリー |
リチウムポリマー、3.6V、14.0Ah |
| バッテリー寿命 |
8時間未満（標準仕様モードにて） |
| 主電源 |
9V～15V／2.0A |
| 寸法 |
(H)62mm × (W)250mm × (D)162mm |
| 重量 （表示装置） |
約1,525g（バッテリ含む） |
| 寸法 |
(H)62mm × (W)250mm × (D)162mm |
| 重量 （表示装置） |
約1,525g（バッテリ含む） |
| 使用環境温度 |
0℃～30℃（充電、機器作動時）/ 0℃～40℃（充電、機器OFF時）/ -10℃~50℃（非充電時） |
| 使用環境湿度 |
95％以下（結露なきこと） |
| 防護クラス |
IP54 |
| 規格および法令 |
BS1881 Part204、DIN 1045、SN505 262、DGZｆP-guideline B2 |
実用例・活用例
-
具体的な導入事例については準備が整い次第、本ページにて公開いたします。最新情報をご希望の方はお気軽にお問い合わせください。
実用・活用例 関連記事はこちら
よくあるご質問
-
プロフォーメーターのかぶり厚はどのくらいの深さまで測定できますか？
約150mmまでのかぶり厚が測定できます。ただし鉄筋径や周囲の鉄筋の影響を受けるのであくまで目安の数値となります
